ディスプレイハウジング・屋外型ベーシックモデル

オーエスでは、屋外設置型デジタルサイネージシステムにご利用いただける、ハウジング（筺体）ベーシックモデルをご提供いたします。

高輝度ディスプレイを搭載可能な、屋外仕様（IP43）の自立型ディスプレイハウジングを標準化しました。
多彩なサイズ・カラーバリエーションの中から設置場所に合ったディスプレイハウジングをお選びいただき、短納期で設置可能です。
※オリジナルに比べ、設計・試作等の手間と期間とコストを削減できます。（納期・コストの詳細はお問い合わせください）

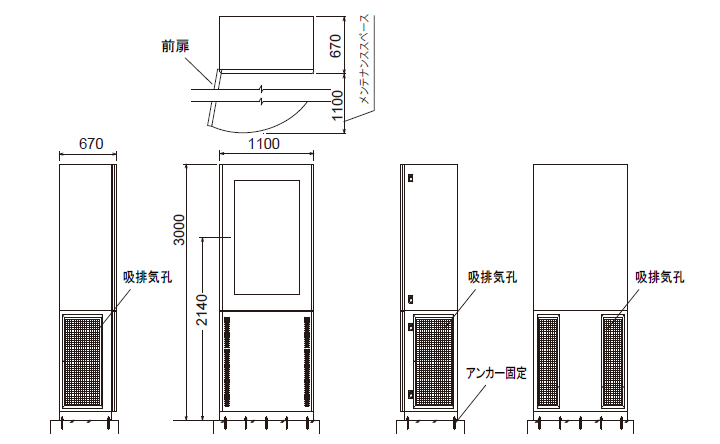

外形寸法図

設置方向	横置き	縦置き
47型	＜画像拡大＞	＜画像拡大＞
60型	＜画像拡大＞	＜画像拡大＞

※排気気孔を塞がないよう、ハウジング側面・背面を壁から300mm以上離す必要があります。

主な仕様

ディスプレイサイズ（型）		47型		60型

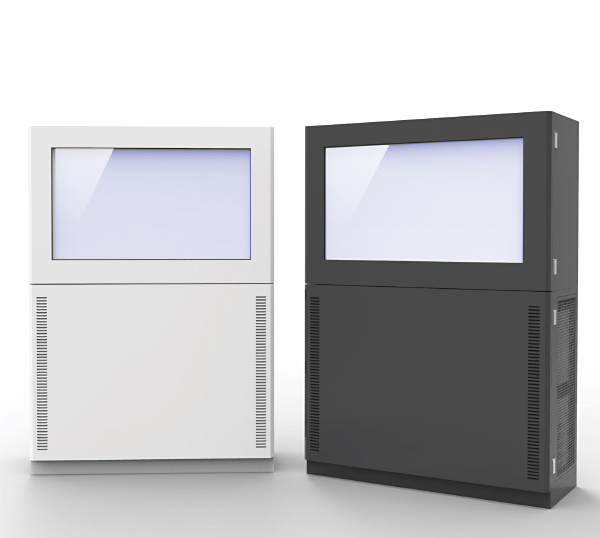

外観イメージ		＜画像拡大＞	＜画像拡大＞	＜画像拡大＞	＜画像拡大＞
ディスプレイ	設置方向	横置	縦置	横置	縦置
	型式	TH-47LFX60J ／ TH-47LFX6NJ （Panasonic）		PN-A601 （SHARP）
	輝度	TH-47LFX60J：2000cd/m² TH-47LFX6NJ：1200cd/m²		2000cd/m²
	消費電力	TH-47LFX60J：370Ｗ TH-47LFX6NJ：270W		620Ｗ
ハウジング	筐体保護等級	IP43相当
	設置環境	周囲温度：0℃～38℃ ／周囲湿度：20～80％
	設置方法※1	アンカーボルト固定式　自立型
	塗装色	日本塗装工業会色番号 N-95：（白半ツヤ）／ N-30：（ダークグレー半ツヤ）
	材質	SUS304 t1.5
	窓ガラス	強化ガラスt5		強化ガラスt5（遮熱フィルム貼り）
	筐体内冷却システム※2	上部筐体：ファン、下部筐体：クーラー		クーラー
	実装可能機器消費電力※3	180W以下		300W以下
	外形寸法 W×D×H(mm)	1400×450×2050	1000×450×2300	1650×670×2350	1100×670×3000
	入力電源	AC100V　50/60Hz
	メンテナンス	フロントメンテナンス
	概算質量（kg） (ディスプレイ、クーラー含)	約400	約300	約500	約400
