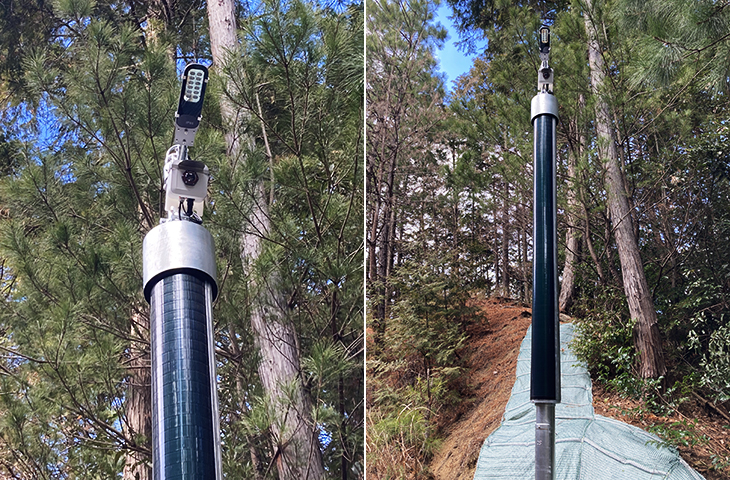

電力確保が困難な山中などで活躍するオフグリッドストリートライト不法投棄監視
オフグリッドストリートライトにカメラを設置し、LED照明と監視カメラが再生可能エネルギー100%で稼働します。
架線が引きにくい山中など電力確保が難しい場所でも、不法投棄の監視が可能となります。
※価格はオープンです。

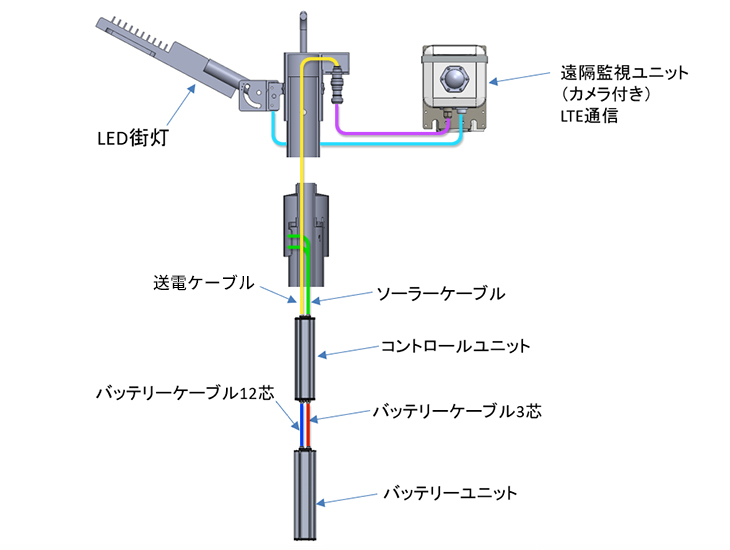

※上図はTFL-2001Sを使用した場合のイメージです。
| 型式 | TFL-3001S-P01C | TFL-2001S-P02C | |
|---|---|---|---|
| オフグリッドストリートライト 外観イメージ |
 |
 |
|
| プラン内容内容 | オフグリッドストリートライト、カメラ付き遠隔通信ユニット、LTE通信、モニタリングサイト、エクスポート代行、ID／パスワード発行、CMS、アンカーセット | ||
| ソーラー ユニット |
発電素子種類 | CG0901 | |
| 発電能力 ※1 | 250W | 125W | |
| バッテリー ユニット |
セル種類 | IP1001 | |
| 電池容量 | 1024Wh（512Wh × 2台） | 512Wh | |
| システム電圧 | 24V | ||
| 外形寸法 | L445 × H106 × D106 mm × 2台 |
L445 × H106 × D106 mm | |
| 質量 | 約6.5kg × 2台 | 約6.5kg | |
| コントロール ユニット |
充電方式 | PWM | |
| 最大充電電流 | 20A | ||
| 外形寸法 | L463 × H106 × D106 mm | ||
| 質量 | 約4kg | 約3kg | |
| LED照明 ユニット |
消費電力 | 20W | 10W |
| 全光束 | 1456lm | 752lm | |
| 不日照点灯能力 | 最長40時間（8時間 × 5日） | ||
| 防水性能 | IP65 | ||
| 本体 | 材質 （表面処理） |
鉄（溶融亜鉛メッキ処理） | |
| 使用温度 | −10℃～+45℃（-10°以下対応の寒冷地仕様もございます。） | ||
| 耐風速 （設計風速） |
60m/s | ||
| 外形寸法 ※2 | φ280（最大）× L4756 mm | φ190（最大）× L4756 mm | |
| 製品質量 | 約150kg | 約120kg | |
| 標準付属品 | いたずら防止ねじ専用工具 x 1 | ||
※1 発電効率は日照条件によって変化するため、上記数値を保証するものではありません。
※2 設置では地中に本体の一部を埋没させるため、地上高はおよそ200mm低くなります。
| 型式 | アンカーセット T-01J |
アンカーセット（基礎埋込仕様） T-02J |
アンカーセット（極地域基礎） T-03J |
|---|---|---|---|
| 主材質 | スチール | コンクリート/スチール | コンクリート/スチール/樹脂 |
| 表面処理 | 溶融亜鉛メッキ | ||
| 本体質量 | 約7.7kg | 約710kg | 約740kg |
| 外形寸法 | W200×D200×H650 mm | 約φ550×1300 mm | 約W1359×H1300×D550 mm |
| 梱包寸法 | W650×D370 ×H160 mm | － | － |
| 梱包質量 | 約8.0kg | － | － |
| 個口数 | － | － | 4個口 |
| 内容物 | M16アンカーボルト×4、アンカーフレーム×2、M16ナット×16、呼び径16平座金×12（溶融亜鉛メッキ処理済） | 埋込基礎 | M16アンカーボルト×4、アンカーフレーム×2、M16ナット×16、呼び径16平座金×12（溶融亜鉛メッキ処理済）、埋込基礎、パイプ固定ステー×4、埋込パイプ×1、スノコ台×1、継リーブ×1、防水蓋×1、サクションホース×1、ホースバンド×2、パッキン×1、南京錠×1、六角ボルト（M10×20）×4、M10バネ座金×4、M10平座金×4、M10いたずら防止ねじ×4、M8×15固定用ねじ×8、リサイクル断熱材×4、いたずら防止ねじ専用工具（大）×1、バッテリーケーブルセット×1 |
