このページはHOME の中の製品情報ディスプレイ筐体（ハウジング）MID-55CKV1 です。

MID-55CKV1屋内用ディスプレイ筐体（ハウジング）

MID

10年
保証
受注
生産
要
組立

搭載サイズ
55型
搭載質量
最大40kg

※価格はオープンです。

縦設置
耐震性
281gal

屋内設置利用に特化したディスプレイ筐体。
アルミ材を使用し軽量化とデザイン性を両立させ、セットトップボックス（STB）収納スペースや排気ファンを標準装備。ロケーションに応じて、移動設置可能なキャスター仕様タイプ。

主な特長

アルミ材を採用した、軽量でデザイン性に優れた屋内利用型の薄型ディスプレイハウジング。
VESA規格W200～400×H200～600(mm)に準拠し、55型（MID-55型式）のほとんどのディスプレイの縦向き搭載に対応。
搭載ディスプレイ機種の詳細に関しては可能な限り対応いたしますのでご相談ください。
搭載するディスプレイごとに取付カバーを製作するため、筐体内にきれいに組み込みが可能。（受注生産対応）
ロケーションに応じて、移動設置可能なキャスター仕様タイプ。
筐体下部にSTBやメディアプレーヤー、PCなどのコンテンツ送出機器を収納するスペースを装備。
収納スペースの扉は付属の鍵によって施錠でき防犯対策を確立。
マグネット式7口の電源タップが付属し、収納機器の電源供給に便利。（但し、2口は排気ファンに使用）

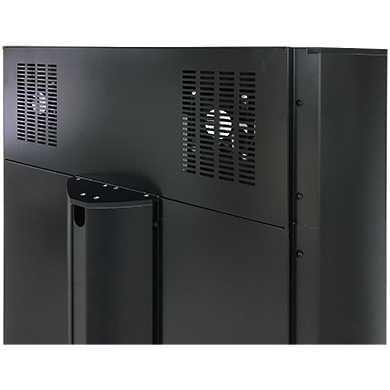

放熱のため、排気ファン2個を標準装備。
キャスタータイプの転倒角度は、最大搭載質量で16°を達成。（JIS規格15°を超える安全性を実現）
ディスプレイ取付金具の角度調整機構により、ディスプレイとケース面の設置微調整が容易。
オプションで、ディスプレイ前面を保護するアクリルカバーやスピーカーの搭載が可能。
さらに筐体両サイドの溝部分にカラーバーの挿入も可能。

筐体本体カラーバー付き画像

筐体内部および背面外部に配線孔機構を備え、景観を損なわない配線が可能。
多彩な配線目隠し機構
将来的なディスプレイ大型化の要望には、スタンドに変更することで対応も可能。

主な仕様

型式	MID-55CKV1
JANコード	4942465024220
主材質	A6063、SPCC、STKR、SS400、樹脂(ABS)
塗装色	ブラック
本体質量（kg）	80
外形寸法(mm)	W1095×D650×H2258
最大搭載質量（kg）	40
搭載ディスプレイサイズ	55型（VESA W200～400×H200～600）※1
排気ファン仕様	□120mm-t38mm×2個電圧：100V／4.4W 騒音レベル：46dB
設置仕様	キャスター仕様
転倒角度	16°※2
耐震性（gal）	281
キャスター	Ø60双輪　キャスター4個(ストッパー付2個)
設置環境	完全屋内　周囲温度0℃～38℃　周囲湿度20～80％
収納スペース	鍵付き W780×D140×H520
付属品	ディスプレイ取付ねじセット：1式製品組立用ねじセット：1式組立設置説明書：1 7口テーブルタップ（マグネット付）：1
オプション	保護パネル、スピーカー
図面ダウンロード

※1 一部対応できないディスプレイがあります。
※2 ディスプレイは最大搭載質量の場合の計算値です。
