曲面黒板にも対応。水平器が付いて、水平出しがとても簡単になったマグネットスクリーン。
取付け・巻取り・持ち運びが簡単なローラー巻取り型。スクリーンボード（まくいた）のように投写と板書が出来ます。
①位置決める
可動式フックが付いた縦パイプを基準にして、持手パイプを持ち、パイプ固定マグネットを支点にして水平器を見ながら、水平な角度を決めます。

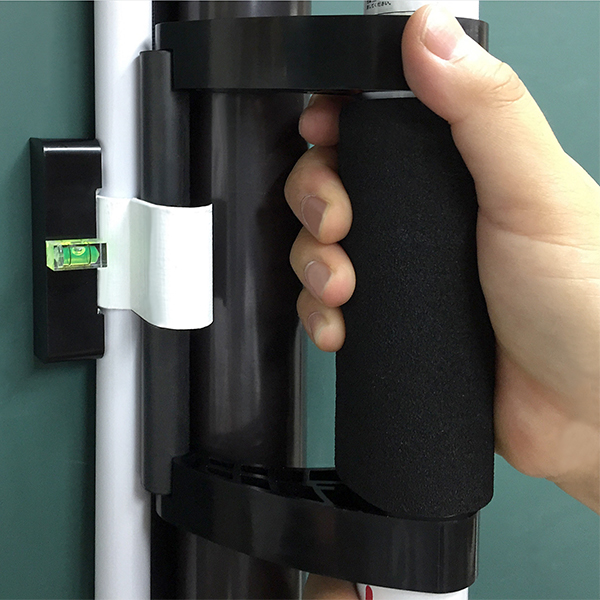

②水平器で垂直の確認
水平器の気泡が真ん中になれば本体は垂直になっています。
③縦パイプの固定
持手パイプを少し押し込むように回し、可動式フックから回転パイプを外します。
④可動式フックから回転パイプを外す
そのまま、持手パイプ側に引っ張るようにマグネットシートを引き出します。
⑤シートの張込

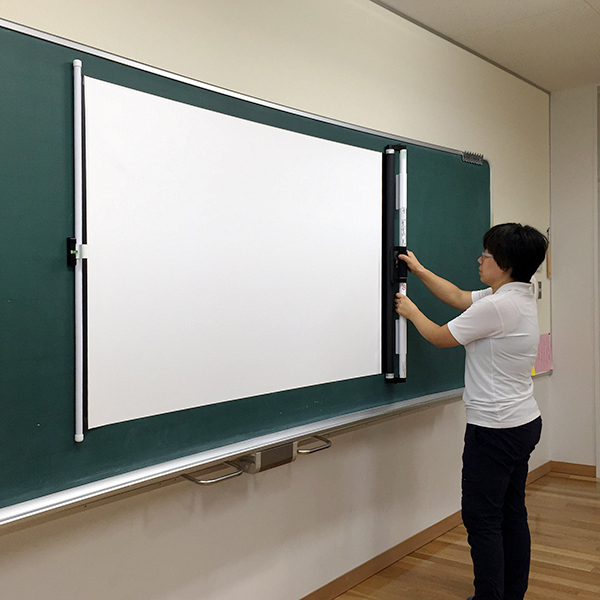

巻取りローラーを黒板に押し当てたまま、コロコロと横に引き出し、そのまま最後まで引いたら、サイドブラケット裏の固定マグネットで本体を固定します。
その際滑り止めクリップの平らな面を板面に合わせるよう注意してください。
※外す時には⑤から順番に逆の動作で簡単に収納できます。
“ローラー巻取型で、右開き左開き可能な横開き式”
| 型式 | 対応 生地 |
塗装色 | イメージ サイズ W×H（mm） |
映写可能最大インチサイズ※1 | スクリーン本体 外形寸法 W×D×H（mm） |
全長 T（mm） |
製品 質量 （kg） |
図面ダウンロード | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| NTSC （4:3） |
HD （16:9） |
WXGA （16:10） |
|||||||||
| WSM-070WC-MH2-3 |  |
ホワイト | 1510×945 | 62型 | 68型 | 70型 | 1024×65×137 | 1735 | 2.7 ※2 |
|
 |
| スクリーン生地 | マグネットシート特殊加工 |
|---|---|
| 付属品 |  マーカー黒・赤 ×各1／イレーザー ×1 |
※ 型式は末尾に対応生地が付きます。 例：WSM-070WC-MH2-3-WE112
※1 その他のサイズをご要望の際は、最大WXGA（16:10）79型まで特注対応いたします。(黒板面の天地サイズにご注意ください。)
※2 滑り止めクリップを含む場合は約2.9kg

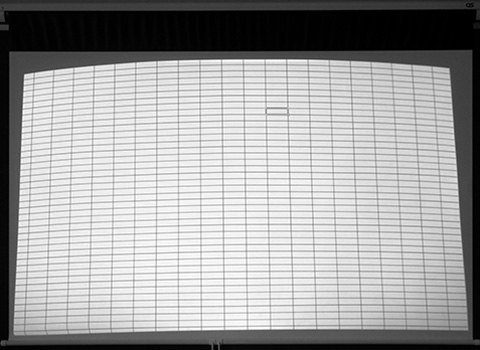

曲面黒板上に超短焦点・短焦点プロジェクターで投写した場合には、画像のゆがみが気になる場合があります。
超短焦点プロジェクターは特に顕著に表れますが、これはスクリーン側の問題ではなく、投写面が曲面である事から起こる現象です。あらかじめご了解ください。
標準的なプロジェクター以外をご利用になる場合にはプロジェクター側に、曲面投写補正機能の付いたプロジェクターをご使用になる事をお勧めいたします。
標準的なプロジェクター画面
＜画像拡大＞
短焦点プロジェクター画面
＜画像拡大＞
超短焦点（ミラー式）プロジェクター画面
＜画像拡大＞
| 生地 | 最大幅 W（mm） |
最大高 H（mm） |
|---|---|---|
|
1702 | 1063 |
