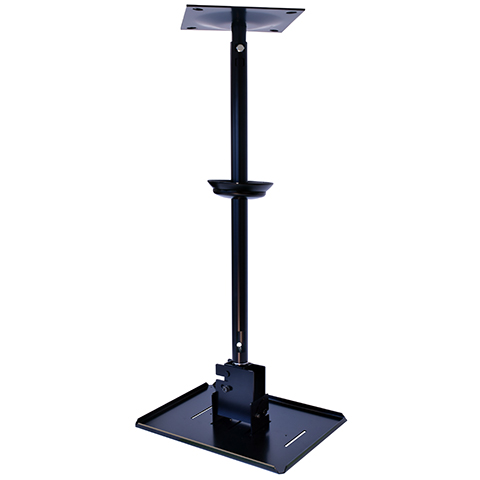

製品情報ハンガー（取付金具）プロジェクターハンガーHPCシリーズ（取付ベースタイプ）
です。
取付ベースのスリットは、プロジェクターの取付位置をできるだけレンズセンター寄りに合わせるための吊り金具の位置を決めるためのものです。
天井直付けタイプ（A、B、C）には、天井取付パイプがセットされています。
取付パイプ固定の際には、下地補強を十分に行ってください。
| パイプ種類 | A | B | C | ||||
|---|---|---|---|---|---|---|---|
| 型式 | ブラック | HPC-010W1K-A11 | HPC-010W1K-B11 | HPC-010W1K-C11 | |||
| ホワイト | HPC-010W1W-A11 | HPC-010W1W-B11 | HPC-010W1W-C11 | ||||
| JANコード | ブラック | 4942465019776 | 4942465019783 | 4942465019790 | |||
| ホワイト | 4942465019707 | 4942465019714 | 4942465019721 | ||||
| 塗装色 | ブラック | ブラック(アクリル樹脂塗装） | |||||
| ホワイト | ホワイト(アクリル樹脂塗装） | ||||||
| 主材質 | SPHC、STKM、SS400、PP樹脂 | ||||||
| 搭載質量（kg） | 10 | ||||||
| 本体質量（kg） | 約3.0 | 約3.2 | 約3.3 | ||||
天井取付パイプ長さ（mm） |
153 (S) | 253 (M) | 353 (L) | ||||
| パイプ長さ（mm） | － | － | － | ||||
| 高さ調整（mm） パイプ＋金具 |
282 （固定) |
382 (固定) |
482 (固定) |
||||
| 回転角度調整 | 360° | ||||||
| 傾斜角度調整 | ±10° ～ -90° | ||||||
| 左右角度調整 | ±20° | ||||||
| 梱包寸法 | 1梱包 W620×D310×H150 |
||||||
| 梱包質量（kg） | 約3.8 | 約4.0 | 約4.1 | ||||
| 付属品 | 天井取付パイプ：1 プロジェクター取付ねじセット：1式 製品組立用ねじセット：1式 天井化粧アダプター：1 脱落防止ワイヤー：1 組立設置説明書：1 |
||||||
| 図面ダウンロード | ブラック |  |
 |
|
|
|
|
 |
|
|
|||||
| ホワイト | |
|
|
|
|
|
|
|
|
|
|||||
スラブ取付タイプ（D、E、F、G）には、天井取付パイプの代わりにスラブ取付板がセットされています。
パイプの長さは、天井裏高に合わせてお選びください。
| パイプ種類 | D | E | F | G | |||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | ブラック | HPC-010W1K-D11 | HPC-010W1K-E11 | HPC-010W1K-F11 | HPC-010W1K-G11 | ||||
| ホワイト | HPC-010W1W-D11 | HPC-010W1W-E11 | HPC-010W1W-F11 | HPC-010W1W-G11 | |||||
| JANコード | ブラック | 4942465019806 | 4942465019813 | 4942465019820 | 4942465019837 | ||||
| ホワイト | 4942465019738 | 4942465019745 | 4942465019752 | 4942465019769 | |||||
| 塗装色 | ブラック | ブラック(アクリル樹脂塗装） | |||||||
| ホワイト | ホワイト(アクリル樹脂塗装） | ||||||||
| 主材質 | SPHC、STKM、SS400、PP樹脂 | ||||||||
| 搭載質量（kg） | 10 | ||||||||
| 本体質量（kg） | 約4.7 | 約4.9 | 約5.2 | 約5.5 | |||||
天井取付パイプ長さ（mm） |
－ | － | － | － | |||||
| パイプ長さ（mm） | 400 | 600 | 800 | 1000 | |||||
| 高さ調整（mm） パイプ＋金具 |
547～722 （25mm単位）※1 |
747～922 （25mm単位）※1 |
947～1122 （25mm単位）※1 |
1147～1322 （25mm単位）※1 |
|||||
| 回転角度調整 | 360° | ||||||||
| 傾斜角度調整 | ±10° ～ -90° | ||||||||
| 左右角度調整 | ±20° | ||||||||
| 梱包寸法 | 2梱包 W650×D310×H150 W210×D210×H280 |
3梱包 W650×D310×H150 W210×D210×H280 W840～1040×D40×H40 |
|||||||
| 梱包質量（kg） | 約5.5 | 約5.8 | 約6.0 | 約6.3 | |||||
| 付属品 | スラブ取付板：1 パイプ：1 プロジェクター取付ねじセット：1式 製品組立用ねじセット：1式 天井化粧アダプター：1 脱落防止ワイヤー：1 組立設置説明書：1 |
||||||||
| 図面ダウンロード | ブラック | |
|
|
|
|
|
|
|
|
|
|
|
||||||
| ホワイト | |
|
|
|
|
|
|
|
|
|
|
|
|
||||||
※1 スラブ取付板と組合せ使用時の調整高さ
