スクリーンサイズについて

スクリーンイメージサイズ

イメージサイズ表

型	NTSCタイプ（4：3)		HDタイプ（16：9)		WXGAタイプ(16:10)		シネスコタイプ（2.35：1）
型	W（mm）	H（mm）	W（mm）	H（mm）	W（mm）	H（mm）	W（mm）	H（mm）
50	1016	762	1107	623	1077	673	1169	496
60	1219	914	1328	747	1292	808	1402	597
70	1422	1067	1550	872	1508	942	1636	696
80	1626	1219	1771	996	1723	1077	1870	795
90	1829	1372	1992	1121	1939	1211	2103	896
100	2032	1524	2214	1245	2154	1346	2337	995
110	2235	1676	2435	1370	2369	1481	2571	1094
120	2438	1829	2657	1494	2585	1615	2805	1193
130	2642	1981	2878	1619	2800	1750	3038	1294
140	2845	2134	3099	1743	3015	1885	3272	1393
150	3048	2286	3321	1868	3231	2019	3506	1491
160	3251	2438	3542	1992	3446	2154	3740	1590
170	3454	2591	3764	2117	3662	2288	3973	1691
180	3658	2743	3985	2242	3877	2423	4207	1790
190	3861	2896	4206	2366	4092	2558	4441	1889
200	4064	3048	4428	2491	4308	2692	4674	1990
210	4267	3200	4649	2615	4523	2827	4908	2089
220	4470	3353	4871	2740	4739	2961	5142	2188
230	4674	3505	5092	2864	4954	3096	5376	2286
240	4877	3658	5313	2989	5169	3232	5609	2388
250	5080	3810	5535	3113	5385	3365	5843	2486
260	5283	3962	5756	3238	5600	3500	6077	2585
270	5486	4115	5977	3362	5816	3634	6310	2686
280	5690	4267	6199	3487	6031	3769	6544	2785
290	5893	4420	6420	3611	6246	3905	6778	2884
300	6096	4572	6642	3736	6462	4038	7012	2983
310	6299	4724	6863	3860	6677	4173	7245	3084
320	6502	4877	7084	3985	6893	4307	7479	3183
330	6706	5029	7306	4109	7108	4442	7713	3281
340	6909	5182	7527	4234	7323	4578	7946	3383
350	7112	5334	7749	4359	7539	4711	8180	3481
360	7315	5486	7970	4483	7754	4846	8414	3580
370	7518	5639	8191	4608	7969	4982	8648	3679
380	7722	5791	8413	4732	8185	5115	8881	3780
390	7925	5944	8634	4857	8400	5251	9115	3879
400	8128	6096	8855	4981	8616	5384	9349	3978
410	8331	6248	9077	5106	8831	5519	9582	4079
420	8534	6401	9298	5230	9046	5655	9816	4178
430	8738	6553	9520	5355	9262	5788	10050	4276
440	8941	6706	9741	5479	9477	5924	10284	4375
450	9144	6858	9962	5604	9693	6057	10517	4476

スクリーンサイズの計算

イメージサイズ（インチ）

イメージ幅（mm）

イメージ高（mm）

アスペクトフリー【参考】

下表はアスペクトフリースクリーンの有効投写サイズをアスペクト換算したものです。（MSを除く）

型	NTSCタイプ		HDタイプ		WXGAタイプ
型	W（mm）	H（mm）	W（mm）	H（mm）	W（mm）	H（mm）
083FN	1838	1378	1838	1034	1838	1149
103FN	2284	1713	2284	1285	2284	1428
123FN	2723	2043	2723	1532	2723	1702
153FN	3388	2541	3388	1906	3388	2118
173FN	3830	2873	3830	2155	3830	2394
203FN	4495	3372	4495	2528	4495	2810

イメージサイズとマスク

スクリーンイメージサイズ（W×H）

映像を投影する部分（W×H）をイメージサイズと呼びます。通常大きさを示す場合はこのイメージサイズのことを指します。
尚、マスクなし、アスペクトフリースクリーンは黒マスクがありませんので、スクリーン生地全体をスクリーンサイズとして表現しております。

黒マスクサイズ（マスクありタイプ）

光を吸収させ画像を締める、スクリーンイメージ周囲の黒い部分のことを黒マスクといいます。黒マスクサイズ（図のU,S1,S2,E）は型式やスクリーンサイズによって異なります。特に図の“U”の部分は「上黒（うわぐろ）」といい、この高さによってスクリーンを使用する際の、スクリーンイメージの高さが決定されます。上黒は設置する部屋の状況に合わせたオーダーメイドが可能です。

（PDF資料はこちら）

スクリーンサイズを決める

スクリーンまでの距離で割り出す

スクリーン設置予定の部屋の広さから、視聴者の一番後ろまで何メートル取れるかで、おおよそのスクリーンサイズを決める事ができます。10mの距離が取れるのであれば、左の図から10m÷4＝2.5（Wのサイズが2.5m）と導き出せます。スクリーンイメージサイズ表により、120H、120Wが推奨のスクリーンという事になります。

プロジェクターを決める

通常の事務室の照明は700lxの照度が良いと言われています。その環境で正常にデータの読めるスクリーン面の輝度は300cd/㎡が必要です。輝度は次の式で求める事ができます。

上記の式から3000lmのプロジェクターで、120Hの WG103（ホワイト）のスクリーンに投写した場合に、スクリーン面の輝度は213cd/㎡となり、室内照明を落とす、スクリーン生地を変更するなどの対策が必要だという事が分かります。
BU201（ビーズ）に変更した場合には640cd/㎡という明るさが確保できる事になります。

スクリーンアスペクト比（画面横縦比）

スクリーンサイズはタイプによって横縦の比率が変わります。NTSCタイプ（横縦比率4:3）、HDタイプ（横縦比率16:9）、WXGAタイプ（横縦比率16:10）、シネスコタイプ（横縦比率2.35:1）などがあります。下図を参考に、目的（視聴するコンテンツ／使用するプロジェクターなど）にあった比率のものをお選びください。
本サイト掲載の規格品はNTSC＝V、HD＝H、WXGA＝W、シネスコ＝Lで型式を表しています。

（PDF資料はこちら）

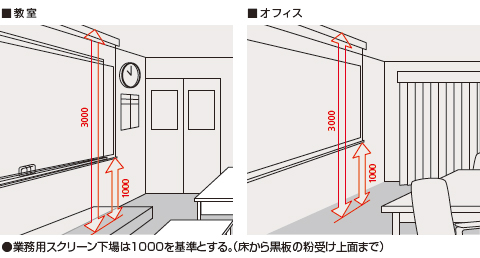

オーエスの黒マスク長の考え方（CTP・120型まで）

80〜120型までのオーエススクリーンは、上黒マスクサイズの設定に関し、CTP（ケース・トゥ・パイプ）の考え方を採用しています。
CTPとは「上黒+イメージ高+下黒」が各シーンでの最適な高さになるように上黒をあらかじめ設定する事です。
設計の際にイメージサイズの大きさや、アスペクト比による上黒寸法の計算をその都度行うことなく、イメージサイズをお選びいただくだけでご発注いただけます。
