BEX（丸パイプ／角パイプ／グリッド／トラス）美術バトン　電動特大型（吊荷重250kgf）

※写真は規格型式品と一部仕様が異なる場合があります。

※グリッドタイプのバトンパイプ長は6000mmです。
※トラスタイプのバトンパイプ長は6000mm×2です。
※グリッドタイプのストロークは～6000mmです。

※価格はオープンです。

吊荷重250㎏対応の特大型バトン。パイプ形状に新たなバリエーションが加わり様々な懸垂物、ロケーションに対応。

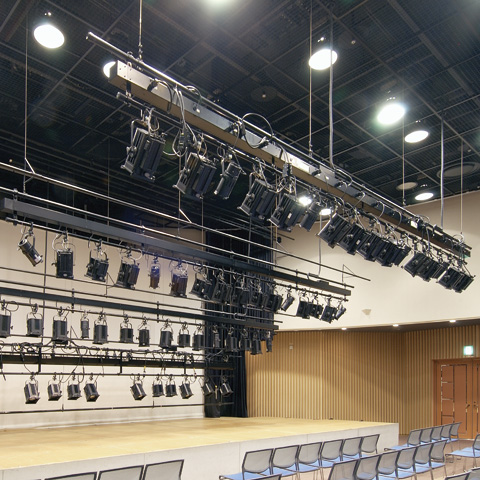

体育館や、舞台の照明器具や集音マイクなど、大型会場での様々な条件に合わせた設計をいたします。

活用シーン

次のような懸垂物の展示や広告でご活用いただけます。

受注生産品ですので、お客様の詳細なご要望に合わせオリジナル設計が可能。
利用シーンに応じ選択できるよう、「丸パイプ」「角パイプ」「グリッド」「トラス」4種のパイプを用意。
●丸パイプ･･･ポール型の「〇」形状パイプ
●角パイプ･･･角型の「□」形状パイプ
●グリッド･･･口の字や田の字型など格子状に組んだ「〇」形状パイプ
●トラス･･･強度を持たせるために上下に二本を配した「〇」形状パイプ
昇降ストロークが標準で12000㎜と長く（グリッドタイプは6000mm）、吊下荷重も最大250kgfと十分に確保。天井の高いイベント会場や商業施設の吹き抜けで垂れ幕やイベント造作物、照明等の吊り下げに便利。
搬入導線が狭い場合を考慮し、分割納品が可能。
外部制御に適した内部回路DC24Vを採用。
舞台のブドウ棚へバトンを設置し、そのバトンにスクリーンを取り付けることでスクリーン本体を昇降し、メンテナンスや生地交換が容易。スクリーン本体の高さ位置調整にも有効。

安全に配慮した壁キースイッチを標準付属。（オールA接点）
※壁キースイッチは鍵を差込むことでスイッチに通電する、安全運転を目的としたスイッチです。
※壁キースイッチ以外の操作方法についても対応可能ですので、別途ご相談ください。

壁キースイッチ
（標準付属）

パイプ形状		丸パイプ	角パイプ	グリッド	トラス
型式		BEX-TL12S12W250	BEX-TK12S12W250	BEX-TG6S6W250	BEX-TT6S12W250
モーター	出力（W）	0.75kw
	定格電圧（V）	3Ø 3W200V（50/60Hz）
	定格電流（A）	3.2/3.0
	減速比	1/300
	ブレーキ	ブレーキ付
操作回路		DC24V オールａ接点
バトンパイプ		SUS304φ48.6ｘｔ2.0 L 12000 #400仕上げ	STKMR □50ｘｔ1.6 L 12000 指定色塗装仕上げ	STKM φ48.6ｘｔ2.3 L 3000 指定色塗装仕上げ
最大吊荷重		2450N（250kgf）
最大ストローク（mm）		12000		6000	12000
吊点数		6		9	6
ワイヤー径（mm）		Ø3
昇降速度（mm/min）	50Hz	約5.6		約7.0	約5.6
昇降速度（mm/min）	60Hz	約6.8		約8.5	約6.8
製品質量(kg)		250.0		135.0
主材質		スチール：モーターベース、ドラム、滑車／ステンレス：ワイヤー、バトンパイプ／樹脂：キャップ類
標準付属品		壁キースイッチ（オールa接点）／吊荷重ラベル、注意ラベル／ワイヤークリップ（吊点数ｘ2）

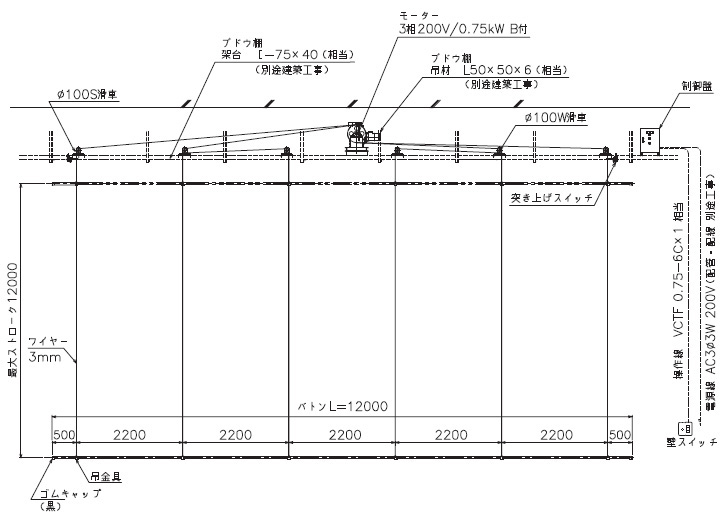

図面ダウンロード
