ALアルミボックス

10年
保証
セミオーダー
可

単品カタログ（ジョイント式）／各種スクリーンの新旧AL対比表

※価格はオープンです。

スクリーンやバトンなどを室内に設置する場合に、外観を損ねない様に天井内に埋め込めるアルミボックス。
長さ4m以上のアルミボックスには、運送コストを低減し搬入や移動が楽な、ジョイント式（分割型組立式）もご用意。

主な特長

アルミ製で軽量設計な為、組立て、設置は比較的少人数で対応可能です。
表面仕上げは天井面との色合い抜群のシルキーホワイト色（日塗工E27-90B相当）で外観を損ないません。
ボルト取り付け穴を設定、スクリーン後付の際にボルト締めが楽。（AL-X／AL-X-J／AL-EX／AL-EX-J共通）

※ボルト取り付け穴位置は、一体型は左端部（入線口側）から、ジョイント式は左・右の両端部から中央に500mmの位置に設置しています。
　そのためスクリーンケースを左右位置調整しても、脱落などの危険性がありません。

＜新製品＞ジョイント式（AL-X-J／AL-EX-J）ならではの特長

従来の4m以上の長尺タイプを半分の長さにして、取り回しを楽にしたジョイント式が新登場!!
（尚、天井開口寸法は、ジョイント式も一体型型タイプと同じ寸法になります。）

AL-J

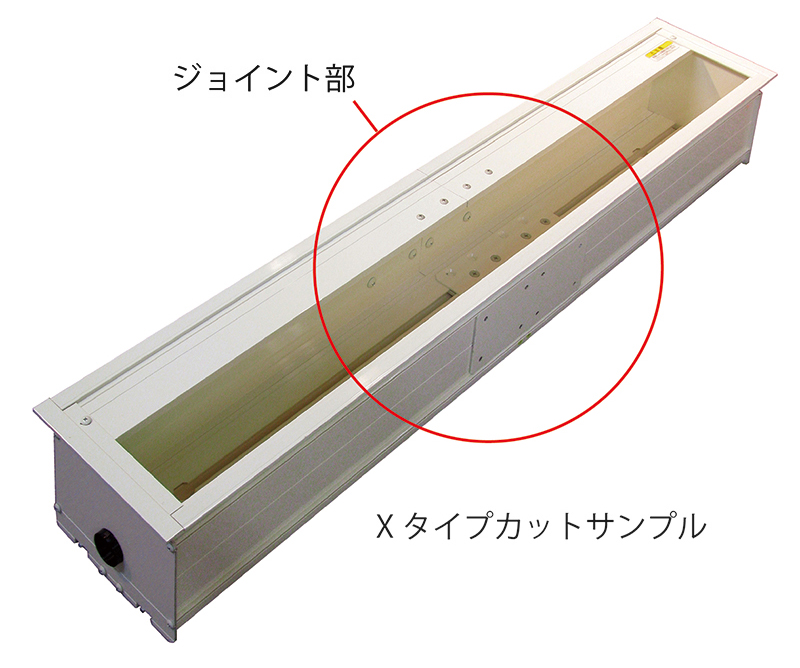

写真はAL-400X-Jのカットサンプルです。（写真拡大）

AL-J

写真はジョイント構成パーツです。（写真拡大）

ビル階段を持ち運べるなど上階への搬入が楽な上、現場間の移動が楽になります。
長尺では難しかった運送トラックの手配も容易になり、さらに運送コストも低減できます。

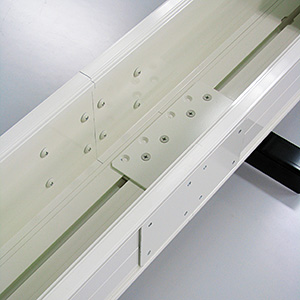

天板と側板のジョイント部分をズラすことにより、一体型のアルミボックスに劣らない強度を確保しています。

天板ジョイント金具は、ボックス外側（上）・内側（下）いずれかで取付可能で、組立て易い方法を選べます。

※内側取付の場合、板厚分（3.2mm）内寸高さが狭くなります。

ALアルミボックスのレベル調整方法

AL-X／AL-X-J（150〼）

型式	ボックス長さL （mm）	製品質量（kg）	梱包サイズ W×D×H （mm）	梱包質量（kg）	適用機種電動	適用機種手動	図面ダウンロード
AL-220X	2200	17.5	2340×300×80	20.5	SET-080V／SEC-080V、080H、080W、083FN	SMT-080V／SMC-080V、080H、080W、083FN／AM-1515、1818
AL-240X	2400	18.5	2540×300×80	21.5	SET-080H、080W	SMT-080H、080W／SMC-100V／AM-2020
AL-260X	2600	19.5	2740×300×80	22.5	SET-100V／SEC-100V	SMT-100V／SMC-100H、100W、103FN
AL-280X	2800	20.5	2940×300×80	23.5	SET-100H、100W／SEC-100H、100W、103FN	SMT-100H、100W／SMC-120V
AL-300X	3000	21.5	3140×300×80	24.5	SET-120V／SEC-120V	SMT-120V
AL-320X	3200	22.5	3340×300×80	25.5	SET-120H、120W／SEC-120H、120W、123FN	SMT-120H、120W／SMC-120H、120W、123FN
AL-360X	3600	25.0	3740×300×80	28.0	SET-150V	SMT-150V
AL-400X	4000	28.5	4140×300×80	31.5	SET-150H、150W	SMT-150H、150W
ジョイント式
AL-400X-J	4000	32.8	2350×330×105	35.8	SET-150H、150W	SMT-150H、150W

AL-EX／AL-EX-J（200〼）

型式	ボックス長さL （mm）	製品質量（kg）	梱包サイズ W×D×H （mm）	梱包質量（kg）	適用機種電動	適用機種手動	図面ダウンロード
AL-220EX	2200	21.0	2340×360×80	25.5	SEP-080V	SMP-080V
AL-240EX	2400	22.5	2540×360×80	27.0	SEP-080H、080W／SZP-080V	SMP-080H、080W
AL-260EX	2600	23.5	2740×360×80	28.0	SEP-100V／SZP-080W／ET-80V、80H、80W	SMP-100V
AL-280EX	2800	25.0	2940×360×80	29.5	SEP-100H、100W	SMP-100H、100W
AL-300EX	3000	26.5	3140×360×80	31.0	SEP-120V／SZP-100V／ET-100V／STP-100H	SMP-120V
AL-320EX	3200	27.5	3340×360×80	32.0	SEP-120H、120W／SZP-100W／ET-100H、100W	SMP-120H、120W
AL-360EX	3600	30.5	3740×360×80	35.0	SEP-150V／ET-120V、120H、120W／STP-120H	SMP-150V
AL-400EX	4000	34.5	4140×360×80	39.0	SEP-170V、150H、150W／SET-170V／ET-150V／STP-150H	SMP-170V、150H、150W／SMT-170V
AL-440EX	4400	37.5	4540×360×80	42.0	SEP-170H、170W／SET-170H、170W／ET-170V、150H、150W	SMP-170H、170W／SMT-170H、170W
AL-480EX	4800	40.0	4940×360×80	44.5	SEP-200V／SET-200V／ET-170H、170W	SMP-200V／SMT-200V
AL-510EX	5100	42.0	5240×360×80	46.5	SEP-200H、200W／SET-200H、200W／ET-200V	SMP-200H、200W／SMT-200H、200W
ジョイント式
AL-400EX-J	4000	40.0	2350×390×105	44.0	SEP-170V、150H、150W／SET-170V／ET-150V／STP-150H	SMP-170V、150H、150W／SMT-170V
AL-440EX-J	4400	43.0	2550×390×105	47.0	SEP-170H、170W／SET-170H、170W／ET-170V、150H、150W	SMP-170H、170W／SMT-170H、170W
AL-480EX-J	4800	45.5	2750×390×105	49.5	SEP-200V／SET-200V／ET-170H、170W	SMP-200V／SMT-200V
AL-510EX-J	5100	47.5	2900×390×105	51.5	SEP-200H、200W／SET-200H、200W／ET-200V	SMP-200H、200W／SMT-200H、200W
