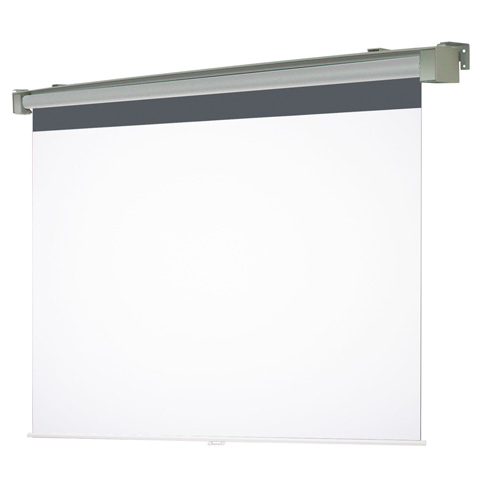

SMT-F（旧仕様）Tセレクション エコマーク認定電動スクリーン（生産終了品）

本ページでは、“総合カタログVol.17”までの仕様を掲載しております。（現行仕様はこちら）

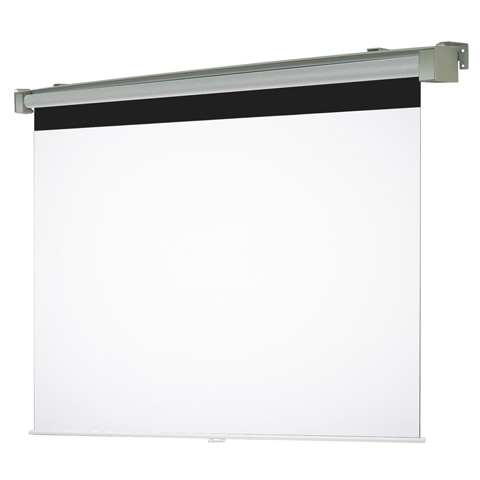

SMT-F
画像拡大
対応生地
  • WG103
  • BU202
  • 　　ESeco※ESecoはエコマーク認定スクリーンです。
規格サイズ
  80 90 100 110 120 130 140 150
NTSC(4:3) ○ ○ ○ ○ ○ ○ ○ ○
HD(16:9) ○ ○ ○ ○ ○ ○ ○ ○
WXGA(16:10) ○ ○ ○ ○ ○ ○ ○ ○
仕様・図面ダウンロード
  • 仕様表
  • 取扱説明書
  • 組立説明書
  • RoHS
  • VOC
  • グリーン購入法推奨
  • SafeE
  • eco

SMT-VF（エコマーク認定／環境対策品）　NTSC（4:3）

SMT-VF（エコマーク認定／環境対策品）　NTSC（4:3）

エコマーク認定スクリーンはESecoを搭載した場合となります。
  • 下表は“総合カタログVol.17”までの仕様です。
サイズ
(型)		 型式 対応生地 スクリーン
サイズ
W×H(mm)		 外形寸法
W×D×H(mm)		 全高
(mm)		 上黒
(mm)		 製品質量
(kg)		 適用ボックス内寸法
L×h×d(mm)		 適用
アルミ
ボックス
80 SMT-080VF-1 WG103 BU202 - 1726×1269 1947×121×144 1822 381 8.0 2200×150×150 AL-220X
- - ESeco 1726×1219 1791 400 7.3
90 SMT-090VF-1 WG103 BU202 - 1929×1422 2150×121×144 1822 228 8.6 2400×150×150 AL-240X
- - ESeco 1929×1372 1944 400 7.9
100 SMT-100VF-1 WG103 BU202 - 2132×1574 2353×121×144 2272 526 9.6 2600×150×150 AL-260X
- - ESeco 2132×1524 2096 400 8.5
110 SMT-110VF-1 WG103 BU202 - 2335×1726 2556×121×144 2272 374 10.2 2800×150×150 AL-280X
- - ESeco 2335×1676 2248 400 9.1
120 SMT-120VF-1 WG103 BU202 - 2538×1879 2759×121×144 2272 221 10.9 3000×150×150 AL-300X
- - ESeco 2538×1829 2401 400 9.7
130 SMT-130VF-1 WG103 BU202 - 2742×2031 2970×133×154 3262 1049 17.6 3200×150×150 AL-320X
140 SMT-140VF-1 WG103 BU202 - 2945×2184 3173×133×154 3262 896 18.4 3400×150×150 AL-340X
150 SMT-150VF-1 WG103 BU202 - 3148×2336 3376×133×154 3262 744 19.3 3600×150×150 AL-360X
エコマーク

※ WG103、BU202のイメージサイズはマスクあり製品の左右・下マスク幅（各50mm）を足した寸法になります。
※ ESesoのイメージサイズはマスクあり製品の左右マスク幅（各50mm）を足した寸法になります。
※ WG103は140V以上のイメージ内に継ぎ目が入ります。
