WSM-WC-MH1ローラー巻取型（横引き）マグネット式スクリーン　平面／曲面黒板用（モバイル式）

まぐピタ

	70
WXGA(16:10)

※ 最大WXGA（16:10）79型まで特注対応いたします。(黒板面天地サイズにご注意ください)

単品カタログ

曲面黒板にも対応。水平器が付いて、水平出しがとても簡単になったマグネット式スクリーン。
取付け・巻取り・持ち運びが簡単なローラー巻取り型。スクリーンボード（まくいた）のように投写と板書が出来ます。

各部名称と取付方法

各部名称

取付方法

①位置決める

ひっかけ金具が付いた縦パイプを基準にして、持手パイプを持ち、パイプ固定マグネットを支点にして水平器を見ながら、水平な角度を決める。

②縦パイプを固定する

水平器の気泡が真ん中になれば本体は垂直になっていますので、しっかりと盤面に固定する。

③金具から回転パイプを外す -1-

持手パイプを少し押し込むように更に回し、ひっかけ金具から回転パイプを離します。

④金具から回転パイプを外す -2-

そのまま、持手パイプ側に引っ張るようにようにマグネットシートを引き出しながら、金具から回転パイプを外します。

⑤シートを張り込む

巻取りローラーを黒板に押し当てたまま、コロコロと横に引き出し、そのまま最後まで引いたら、サイドブラケット裏の固定マグネットで本体を固定します。
※収納は、⑤から①の順番を逆の動作で簡単にできます。

主な特長

“ローラー巻取型で、右開き左開き可能な横開き式”

マグネット素材のスクリーンが黒板等に密着するため平面性が高く、超短焦点・短焦点プロジェクターにも最適です。
（超短焦点・短焦点プロジェクター推奨スクリーン）
右からも左からも設置可能、曲面黒板にもピッタリ張れるフレキシブルな幕面。
※曲面黒板に使用した場合には、超短焦点・短焦点プロジェクターの画像が変形する場合があります。（曲面黒板へのプロジェクター別投写画面比較）
ホワイトボードマーカーで書いて消せる。ホワイトボードタイプのプロジェクタースクリーン。
ホットスポットを抑える、特殊スクリーン加工の幕面。
全面マグネットシートで盤面にしっかりと固定。
※貼り付け面の凹凸に影響されます。外し忘れのマグネットやテープ、パーティションの段差などにご注意ください。
強固なアルミローラーを採用、シートをしっかり巻取り。
水平器が付いて、誰でも水平にスクリーンを貼りやすい簡単設置。
シンプルデザインで軽量、持ち運びが簡単。
ビジネス用途にも、マグネットの効くパーティションなどを利用して、短焦点プロジェクターに最適。
パソコンの解像度16:10表示にも対応する70型ワイドスクリーン。
フック（紐）が付いて便利になった収納。
RoHS（ロース指令）対応。（RoHS指令への取り組み）
VOC（揮発性有機化合物）対策品。（VOC対応について）

WSM-WC-MH1（曲面黒板用）　WXGA（16:10）

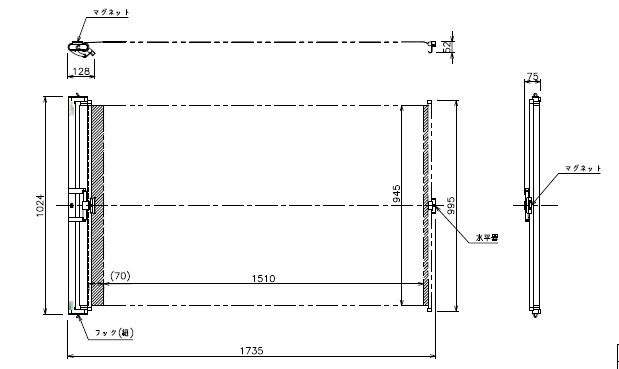

型式	対応生地	塗装色	イメージサイズ W×H(mm)	映写可能最大インチサイズ			スクリーン本体外形寸法 W×D×H(mm)	全長 T(mm)	製品質量 (kg)	図面ダウンロード
型式	対応生地	塗装色	イメージサイズ W×H(mm)	NTSC （4:3）	HD （16:9）	WXGA （16:10）	スクリーン本体外形寸法 W×D×H(mm)	全長 T(mm)	製品質量 (kg)	図面ダウンロード
WSM-070WC-MH1		白	1510×945	62型	68型	70型	1024×75×128	1735	約2.7

※ その他のサイズをご要望の際は、最大WXGA（16:10）79型まで特注対応いたします。(黒板面の天地サイズにご注意ください。)

スクリーン生地	マグネットシート特殊加工
付属品	専用マーカー（赤・黒） ×各1／イレーザー ×1

曲面黒板へのプロジェクター別投写画面比較　※プロジェクターを水平投写した場合

曲面黒板上に超短焦点・短焦点プロジェクターで投写した場合には、画像のゆがみが気になる場合があります。
超短焦点プロジェクターは特に顕著に表れますが、これはスクリーン側の問題ではなく、投写面が曲面である事から起こる現象です。あらかじめご了解ください。
標準的なプロジェクター以外をご利用になる場合にはプロジェクター側に、曲面投写補正機能の付いたプロジェクターをご使用になる事をお勧めいたします。
