このページはHOME の中の製品情報スクリーンマルチスクリーンです。

マルチスクリーンSEL、EB、EC、HW、FR、SPX （大型スクリーン）　※受注生産

10年
保証
受注
生産

※価格はオープンです。

（写真は4:3の画面を横3列に拡大したSPX）

オーエスのスクリーンは、お客様のご要望により様々な特別仕様が可能です。
特に大型スクリーンは、複数台のプロジェクターを活用したマルチ投写に大きな威力を発揮するスクリーンです。

主な特長

電動大型スクリーン（SEL、EB、EC）、手動大型スクリーン（HW）、張込大型スクリーン（FR、SPX）でマルチ仕様の製作が可能です。
最大製作可能サイズは下表を参照ください。

【最大製作可能サイズ表】

スクリーンタイプ	最大イメージ幅	スクリーンタイプ	最大イメージ幅
SEL（電動大型スクリーン・モーター内蔵・上巻）	6000mm以内	EB（電動大型スクリーン・上巻）	6000mm以内
EC（電動大型スクリーン・下巻）	9000mm以内	HW（手動大型スクリーン・下巻）	9000mm以内
FR（張込大型スクリーン）	制限無し	SPX（組立・張込大型スクリーン）	7000mm以内

アスペクト比とマルチの数を組み合わせたシンプルでわかりやすい標準型式を設定しています。標準型式表を参照ください。

NTSC（4:3） 2連マルチ・3連マルチ標準型式表

イメージサイズ表

下表の型式の ** には、「SEL」、「EB」、「EC」、「HW」、「FR」、「SPX」いずれかを入れてください。

2連マルチ型式	2連マルチ（8:3）		3連マルチ型式	3連マルチ（12:3）

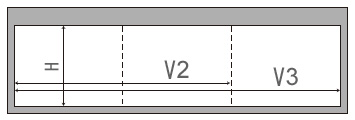

2連マルチ型式	イメージ幅 V2(mm)	イメージ高 H(mm)	3連マルチ型式	イメージ幅 V3(mm)	イメージ高 H(mm)
**-060V2	2438	914	**-060V3	3657	914
**-070V2	2844	1067	**-070V3	4266	1067
**-080V2	3252	1219	**-080V3	4878	1219
**-090V2	3658	1372	**-090V3	5487	1372
**-100V2	4064	1524	**-100V3	6096	1524
**-110V2	4470	1676	**-110V3	6705	1676
**-120V2	4876	1829	**-120V3	7314	1829
**-130V2	5284	1981	**-130V3	7926	1981
**-140V2	5690	2134	**-140V3	8535	2134
**-150V2	6096	2286	**-150V3	9144	2286
**-160V2	6502	2438	**-160V3	9753	2438
**-170V2	6908	2591	**-170V3	10362	2591
**-180V2	7316	2743	**-180V3	10974	2743
**-190V2	7722	2896	**-190V3	11583	2896
**-200V2	8128	3048	**-200V3	12192	3048

※SELの左右黒マスク幅は100mm、EB、EC、HWの左右黒マスク幅は80mm。FR、SPXにはマスク設定はありません。
※「SEL」の最大製作可能サイズは、2連型式「SEL-140V2」、3連型式「SEL-090V3」です。
※「EB」の最大製作可能サイズは、2連型式「EB-140V2」、3連型式「EB-090V3」です。
※「EC」の最大製作可能サイズは、2連型式「EC-200V2」、3連型式「EC-140V3」です。
※「HW」の最大製作可能サイズは、2連型式「HW-200V2」、3連型式「HW-140V3」です。
※「SPX」の最大製作可能サイズは、2連型式「SPX-170V2」、3連型式「SPX-110V3」です。

HD（16:9） 2連マルチ・3連マルチ標準型式表

イメージサイズ表

下表の型式の ** には、「SEL」、「EB」、「EC」、「HW」、「FR」、「SPX」いずれかを入れてください。

2連マルチ型式	2連マルチ（32:9）		3連マルチ型式	3連マルチ（48:9）
2連マルチ型式	イメージ幅 H2(mm)	イメージ高 H(mm)	3連マルチ型式	イメージ幅 H3(mm)	イメージ高 H(mm)
**-060H2	2656	747	**-060H3	3984	747
**-070H2	3100	872	**-070H3	4650	872
**-080H2	3542	996	**-080H3	5313	996
**-090H2	3984	1121	**-090H3	5976	1121
**-100H2	4428	1245	**-100H3	6642	1245
**-110H2	4870	1370	**-110H3	7305	1370
**-120H2	5314	1494	**-120H3	7971	1494
**-130H2	5756	1619	**-130H3	8634	1619
**-140H2	6198	1743	**-140H3	9297	1743
**-150H2	6642	1868	**-150H3	9963	1868
**-160H2	7084	1992	**-160H3	10626	1992
**-170H2	7528	2117	**-170H3	11292	2117
**-180H2	7970	2242	**-180H3	11955	2242
**-190H2	8412	2366	**-190H3	12618	2366
**-200H2	8856	2491	**-200H3	13284	2491

※SELの左右黒マスク幅は100mm、EB、EC、HWの左右黒マスク幅は80mm。FR、SPXにはマスク設定はありません。
※「SEL」の最大製作可能サイズは、2連型式「SEL-130H2」、3連型式「SEL-090H3」です。
※「EB」の最大製作可能サイズは、2連型式「EB-130H2」、3連型式「EB-090H3」です。
※「EC」の最大製作可能サイズは、2連型式「EC-200H2」、3連型式「EC-130H3」です。
※「HW」の最大製作可能サイズは、2連型式「HW-200H2」、3連型式「HW-130H3」です。
※「SPX」の最大製作可能サイズは、2連型式「SPX-150H2」、3連型式「SPX-100H3」です。

WXGA（16:10） 2連マルチ・3連マルチ標準型式表

イメージサイズ表

下表の型式の ** には、「SEL」、「EB」、「EC」、「HW」、「FR」、「SPX」いずれかを入れてください。

2連マルチ型式	2連マルチ（32:10）		3連マルチ型式	3連マルチ（48:10）
2連マルチ型式	イメージ幅 W2(mm)	イメージ高 H(mm)	3連マルチ型式	イメージ幅 W3(mm)	イメージ高 H(mm)
**-060W2	2584	808	**-060W3	3876	808
**-070W2	3016	942	**-070W3	4524	942
**-080W2	3446	1077	**-080W3	5169	1077
**-090W2	3878	1211	**-090W3	5817	1211
**-100W2	4308	1346	**-100W3	6462	1346
**-110W2	4738	1481	**-110W3	7107	1481
**-120W2	5170	1615	**-120W3	7755	1615
**-130W2	5600	1750	**-130W3	8400	1750
**-140W2	6030	1885	**-140W3	9045	1885
**-150W2	6462	2019	**-150W3	9693	2019
**-160W2	6892	2154	**-160W3	10338	2154
**-170W2	7324	2288	**-170W3	10986	2288
**-180W2	7754	2423	**-180W3	11631	2423
**-190W2	8184	2558	**-190W3	12276	2558
**-200W2	8616	2692	**-200W3	12924	2692

※SELの左右黒マスク幅は100mm、EB、EC、HWの左右黒マスク幅は80mm。FR、SPXにはマスク設定はありません。
※「SEL」の最大製作可能サイズは、2連型式「SEL-130W2」、3連型式「SEL-090W3」です。
※「EB」の最大製作可能サイズは、2連型式「EB-130W2」、3連型式「EB-090W3」です。
※「EC」の最大製作可能サイズは、2連型式「EC-200W2」、3連型式「EC-130W3」です。
※「HW」の最大製作可能サイズは、2連型式「HW-200W2」、3連型式「HW-130W3」です。
※「SPX」の最大製作可能サイズは、2連型式「SPX-160W2」、3連型式「SPX-100W3」です。
