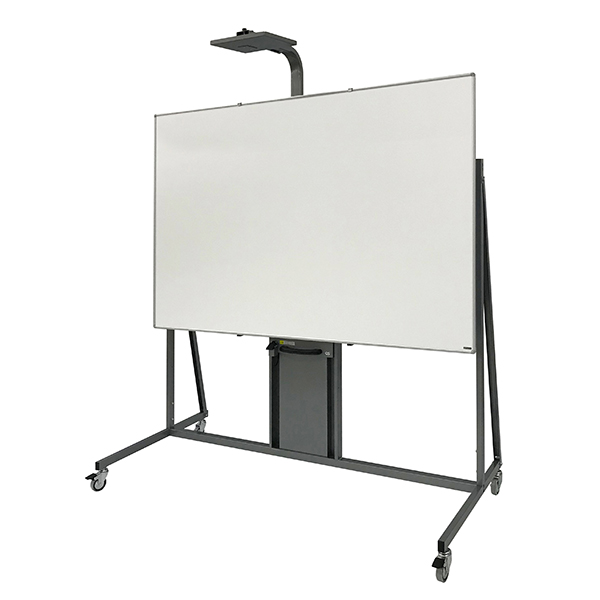

DSB-82M （DSシリーズ Bタイプ）手動昇降型スクリーンボードスタンド（生産終了品）

•
•
•

•
•

短焦点プロジェクター取付用アームを装備した、学校ICT環境に最適なスクリーンボードスタンド

主な特長

• 短距離で投写できる短焦点プロジェクターに最適な平面性の高い投写面です。
• 転倒角度15°以上で安全性に優れています。（※JIS C 6065より）
• 手動で無段階に高さを調整できます。
• 車輪回転止めと車軸回転止めのダブルストッパー機構を備えた、安定性の高いØ75キャスターを採用しています。
• グリーン購入法適合製品　品目：オフィス家具等 ＞ 棚（環境物品等の調達の推進に関する基本方針 ）

外形寸法図

主な仕様

型式	DSB-82M
主材質	角形鋼管（STKR）、鋼管（SPHC・SPCC）、ネジ類（SS400）
製品質量（kg）	約60.0
外形寸法（mm）	W1800×D850×H1830～2595
プロジェクター搭載質量 （kg）	7.0
ホワイトボードサイズ	82型
昇降機能	ガススプリング（手動式）、画面中心1500～1150mm（無段階）
転倒角度	15°以上（プロジェクター搭載時）
キャスター	Ø75ダブルストッパー機構（車輪回転止め/車軸回転止め）※車軸は360°中8ポジションで固定可能
配送形態	ノックダウン（お客様組立）
付属品	スタンド本体、スクリーンボード、組立用ネジ類、六角スパナ（キャスター取付用）、 Ø75キャスター（ダブルストッパー機能付き×2含む）
図面ダウンロード

•
•
