演台タイプAVキャビネット（UCシリーズ）（生産終了品）

UC（演台タイプ） 画像拡大
仕様・図面ダウンロード
  • 組立・取扱説明書
  • 図面一覧
関連情報
写真拡大一覧（各仕様別）／EIAオプション／EIAオプションカタログ
  • RoHS
  • F☆☆☆☆
全機種F☆☆☆☆適合、RoHS対応

ページトップへ

無駄のないユニット方式を採用したUCシリーズ

教室や会議室にもマッチするプレミアムホワイト色。余裕の内寸20Uを実現したUC演台タイプ4種類！！

扉タイプ、EIAの有無、背板のタイプ、キャスターのタイプなど、必要なものだけをチョイスできるユニット方式で、不要な付属品をできるだけ排除したエコ設計です。　詳細はコチラ（ユニット方式の考え方）

ページトップへ

主な特長

カラーバリエーション

  • 近年の学校のPC教室・企業の会議室などの什器カラーを意識したプレミアムホワイトをご用意しました。
    ※プレミアムホワイト（R=214,G=215,B=206）の近似色の例としては、日本塗料工業会 C版 塗料用標準色の" C N-90 "が挙げられます。

堅牢な素材

  • パーチクルボードを採用した堅牢な本体。

簡単組立

  • プラスドライバーだけでキャスターまで取り付けできるよう、組み立てやすさに配慮しました。

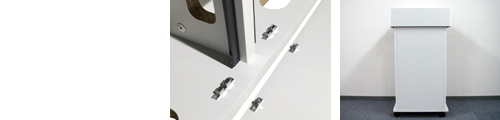

扉は簡単ワンタッチ装着

  • ガラス扉、木扉ともに止め具はスプリング式で本体組み立て後、ねじを使わずワンタッチで取り付けが可能です。
  • ガラス扉は5mm厚の強化ガラスを採用。

270°回転扉でマグネット固定

  • キャビネット内の作業が楽に行える270°開口の扉、マグネットストップで固定されます。開いている際に、何かを引っかけたり、ぶつける心配がありません。

使いやすい上部鍵

  • 鍵付き横木が付属され、鍵穴位置が上部になるので、腰をかがめることがなく施錠・開錠が楽に行えます。

補強枠による安定感

  • 補助のためのフレームを採用し、重量のあるAV機器の搭載にもゆがまず、本体をしっかりサポートします。
    ※ 写真は背板を外した状態です。

2種類の キャスタータイプ

  • 用途に合わせキャスターのサイズをØ60とØ100から選択できます。

工夫された背板と配線孔

  • ネジを使わないボール式ラッチを採用した事で、取り付け・取り外しが自在になり、機器背後の配線がストレスなく行えます。
  • 底板に配線孔、側板に放熱孔を設ける事により、背板には開口部がなく、一枚板ですっきりしたデザイン。
  • すっきりした外観は、演台としても、司会台としてもお使いいただけます。

配線用グロメット付きの天板

  • 天板にも配線用グロメットを設け、卓上機器への配線もスムーズ。
  • グロメットカバーはスライド式のため、開口時も蓋を保管しておく必要がありません。

側板に放熱孔

  • 背面ではなく側板に放熱孔を設けているため、壁にベタ付けする場合も放熱孔を塞ぐことはありません。

余裕の収納スペース

  • シングルタイプ20Uをベースにし、同様に内寸20Uと余裕の機器収納スペースを実現しました。

環境に配慮

ページトップへ

主な仕様

※演台タイプは、扉付き（ガラス扉、木扉）／EIA金具付き／プレミアムホワイトのみの取扱いとなります。

EIAキャビネット（EIA金具付き）

背板：標準
扉 ガラス扉標準（鍵付） 木扉標準（鍵付）
キャスター Ø60 Ø100 Ø60 Ø100
EIAユニット 20U タイプ
型式 L220U-G11 L220U-G12 L220U-W11 L220U-W12
外形寸法図
EIAユニット数 20U 20U 20U 20U
製品質量(kg) 49.0 50.0 49.0 50.0
搭載質量(kg) 100.0 100.0 100.0 100.0
図面ダウンロード PDFダウンロード PDFダウンロード PDFダウンロード PDFダウンロード

付属棚板枚数

20Uタイプ
1枚

ページトップへ

写真拡大一覧（各仕様別）

※写真および型式クリックで拡大表示します。

EIAユニット 20U タイプ
ガラス扉（Ø60） 木扉（Ø60） 裏面

L220U-G11
L220U-W11
L220U-*11
