DSE-70M-F／70M-K（DSシリーズ Eタイプ）薄型ディスプレイスタンド（生産終了品）

主な特長

使用目的に合わせ6機種のラインナップをご用意。
ガスダンパー採用による楽な高さ可変タイプなので、教室間の移動や、児童の身長差による操作に楽に対応可能。
予め搭載するディスプレイの質量に最適なダンパーを採用。
主要メーカーの電子黒板に対応。（未対応品は特注で対応可能です）
ディスプレイの昇降は⽀柱脇のノブボルトを緩め、ハンドルでロックを外し⼿動で上下動させます。
VESA規格の施工性とユニバーサルの汎用性を併せ持つアタッチメント金具を採用。（DSE-70M-Fシリーズ）

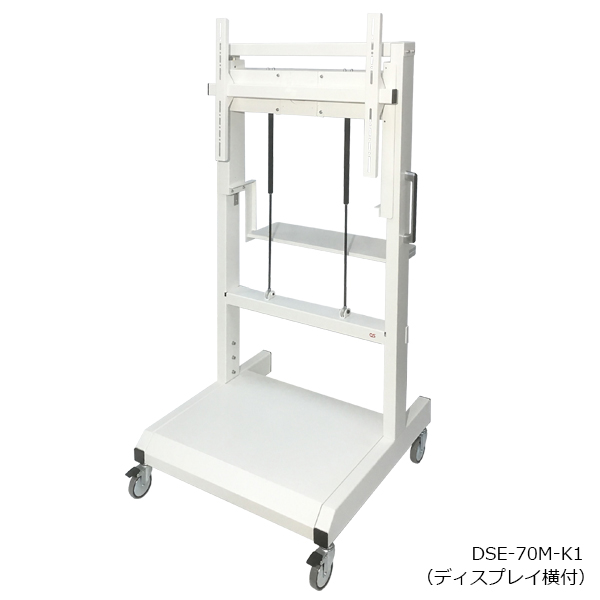

ディスプレイ縦使⽤を可能にする回転機構を搭載し、教室のドア幅にディスプレイが当たらないように回転させ移動することも楽になります。（DSE-70M-Kシリーズ）
ディスプレイ回転はワンタッチでロックが可能。裏面の回転ロックを外せば片手で簡単にディスプレイを回転させることが可能です。（DSE-70M-Kシリーズ）

ディスプレイ固定用ノブボルト
ディスプレイ昇降ハンドル
ディスプレイ回転ロック

型式	DSE-70M-F1	DSE-70M-F2	DSE-70M-F3	DSE-70M-K1	DSE-70M-K2	DSE-70M-K3
搭載質量（ディスプレイ）kg	35～44	45～54	55～60	35～44	45～54	55～60
搭載質量（棚板）kg	15以下
対応ディスプレイサイズ	37～70型（ユニバーサルアタッチメント）※1			37～70型（200・300・400・660・684×最大530）
ディスプレイ回転機構	なし			縦・横90度回転（ロック機構付き）※反時計回り
本体質量（kg）	約78			約77
主材質	SPCC、STKR、SS400（ねじ類）
塗装色	ホワイト
外形寸法（mm）	W850×D850×H1695
ディスプレイ取付金具高さ	画面中心　1200／1300／1400／1500／1600 ※2			画面中心　　1110／1210／1310／1410／1510
昇降ストローク	400mm（100mmピッチ）
転倒角度	20度以上（ディスプレイ搭載時）
キャスター	Ø100ダブルストッパー機構（車輪回転止め/車軸回転止め）4個中2個はストッパー無し ※3
棚板サイズ（mm）	W699×D235 ※4
付属品	棚板（699×235mm）×1枚、製品組み立て用ネジ一式、ディスプレイ取付用ネジ一式、スペーサー、取扱説明書
オプション	パソコン簡易ラック D-T01（W366×D390×H80）
オプション	棚板 D-T02（699×235） ※5
