TH-200シリーズ薄型ディスプレイハンガー（天吊）（生産終了品）

TH-200
画像拡大
仕様・図面ダウンロード
  • 設置説明書
  • 図面一覧
関連情報
オプション／ハンガーセット／
ブラウン管テレビからの交換（アジャストパイプ）／
ディスプレイハンガーの選び方

・TH-200 適合ディスプレイ一覧

ディスプレイ適合表 組合せパイプ長計算

主な特長

  • 最大26型程度（搭載質量15kg以下）
  • 使いやすさを追求した小型薄型ディスプレイハンガーです。
  • 安全性、機能性を考慮し、多様化する薄型ディスプレイに対応しています。
  • ディスプレイ取付金具はVESA規格に準拠しています。
    ※75mm×75mm/100mm×100mmピッチ共どちらも対応できます。
  • オーエス製テレビハンガーと共通のパイプ仕様となっていますのでテレビハンガーからの乗せ換えにも手間取りません。 左右の視聴位置は任意に調整可能となっていますのでお好みの位置で固定して使用して下さい。
  • TH-210LDには、AC100VコンセントとVGA変換ケーブルが標準装備されます。
    TH-220LDには、AC100Vコンセントのみ標準装備されます。
    TH-200LDは、いずれも装備されません。

（写真はTH-210LDとVGA変換ケーブル）

※ 取り付けのために別途パイプセット（TH-PAS）が必要です。
※ ディスプレイハンガーとパイプセットを予め組み合せた、ハンガーセット（TH-200／210／220LD02S）もご用意しております。

ページトップへ

ディスプレイハンガー設置例

ディスプレイハンガー設置例

※図はDH-460の例になりますが、TH-200も同様の設置となります。

パイプ内通線図

ページトップへ

TH-200シリーズ　主な仕様

型式 推奨ディスプレイサイズ 最大搭載質量(kg) 製品質量(kg) 付属品 図面ダウンロード
アイボリー ブラック
TH-200LD01 TH-200LD02 26型程度 15.0 1.8 天井化粧アダプター、
ディスプレイ取付ボルト		 PDFダウンロード
TH-210LD01 TH-210LD02 2.0 天井化粧アダプター、
ディスプレイ取付ボルト、
AC100Vコンセント付、
VGA変換ケーブル付		 PDFダウンロード
TH-220LD01 TH-220LD02 2.0 天井化粧アダプター、
ディスプレイ取付ボルト、
AC100Vコンセント付		 PDFダウンロード

※ パイプセット（TH-PAS）は含んでいません。別途パイプセットをご注文ください。
※ 色はアイボリー、ブラックの2色です。/末尾01はアイボリー、02はブラックです。
※ 取付ベースはVESA規格です。

注意

※ 取付ベースはVESA規格（75mm×75mm、100mm×100mm）タイプとなっていますので搭載されるディスプレイの仕様を必ずご確認して搭載して下さい。 規格外の場合は別途ご相談下さい。 万一、規格外で搭載されますとメーカーの保証が受けられない場合が有ります。

ページトップへ

ハンガーセット

ディスプレイハンガーとパイプセット（右写真）を予め組み合せた、ハンガーセットもご用意しております。
ご注文の際には「ハンガーセット型式」と「セット記号」をご指定ください。（パイプセット単品の詳細情報はこちら）

※組合せ寸法が1601mm以上の場合は、
　長尺パイプ用スラブ取付セット（DH-31A） と 長尺パイプ（特注TH-PA／PAK） の組合せで特注対応いたします。
※ディスプレイハンガーセットはブラックのみをご用意しておりますが、アイボリーをご要望の場合はご相談ください。

TH-PASK
ハンガーセット型式 塗装色 組合せ
ハンガー		 推奨
ディスプレイサイズ		 最大
搭載質量
(kg)		 セット記号 組合せ
パイプセット		 組合せ寸法
(mm)		 製品質量
(kg)		 内容
TH-200LD02S ブラック TH-200LD02 26型程度 15.0 Aセット TH-PA0400SK 450～550 5.9 ハンガー、
パイプセット、
ハンガー付属品一式、
パイプセット付属品一式
Bセット TH-PA0550SK 550～700 6.3
Cセット TH-PA0700SK 700～850 6.7
Dセット TH-PA0850SK 850～1000 7.2
Eセット TH-PA1000SK 1000～1150 7.6
Fセット TH-PA1150SK 1150～1300 8.0
Gセット TH-PA1300SK 1300～1450 8.4
Hセット TH-PA1450SK 1450～1600 8.9
ハンガーセット型式 塗装色 組合せ
ハンガー		 推奨
ディスプレイサイズ		 最大
搭載質量
(kg)		 セット記号 組合せ
パイプセット		 組合せ寸法
(mm)		 製品質量
(kg)		 内容
TH-210LD02S ブラック TH-210LD02 26型程度 15.0 Aセット TH-PA0400SK 450～550 6.1 ハンガー、
パイプセット、
ハンガー付属品一式、
パイプセット付属品一式
Bセット TH-PA0550SK 550～700 6.5
Cセット TH-PA0700SK 700～850 6.9
Dセット TH-PA0850SK 850～1000 7.4
Eセット TH-PA1000SK 1000～1150 7.8
Fセット TH-PA1150SK 1150～1300 8.2
Gセット TH-PA1300SK 1300～1450 8.6
Hセット TH-PA1450SK 1450～1600 9.1
ハンガーセット型式 塗装色 組合せ
ハンガー		 推奨
ディスプレイサイズ		 最大
搭載質量
(kg)		 セット記号 組合せ
パイプセット		 組合せ寸法
(mm)		 製品質量
(kg)		 内容
TH-220LD02S ブラック TH-220LD02 26型程度 15.0 Aセット TH-PA0400SK 450～550 6.1 ハンガー、
パイプセット、
ハンガー付属品一式、
パイプセット付属品一式
Bセット TH-PA0550SK 550～700 6.5
Cセット TH-PA0700SK 700～850 6.9
Dセット TH-PA0850SK 850～1000 7.4
Eセット TH-PA1000SK 1000～1150 7.8
Fセット TH-PA1150SK 1150～1300 8.2
Gセット TH-PA1300SK 1300～1450 8.6
Hセット TH-PA1450SK 1450～1600 9.1

パイプ長さイメージ比較（最短で組んだ場合）

パイプ長さイメージ比較

ハンガー設置のポイント

ハンガーの取付けに当たっては、パイプ長に従い正しい取付方法を必ず確認してください。

規格品パイプセット（組合せ寸法：450～1600mm） 特注対応（組合せ寸法：1601～3000mm）
ボルト1本止め ボルト2本止め+振止強化キット
ボルト1本止めで強度を確保できます。 必ず振止強化キットを使用ください。
さらに、最上穴と最下穴へのボルト2本止めが必要です。

ページトップへ

DH-20P（アジャストパイプ）

ブラウン管テレビから液晶など薄型ディスプレイへの交換をお考えの方は、既存のパイプを生かし、短工期・省コストを実現したアジャストパイプDH-20Pをご利用下さい。（DH-20P 製品情報はこちら）

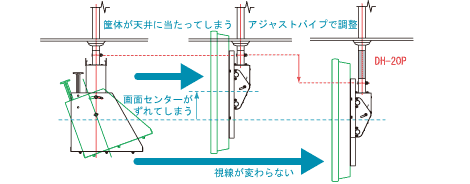

薄型ディスプレイは後部にハンガーの接続金具を取付けるため、CRTからの変更時に既設のハンガーパイプを利用すると、ディスプレイが天井に当たり取付け出来なかったり、取付けが出来ても画面センターがズレて見づらくなる可能性があります。
