SMB-F手動スクリーン（アルミボックスセット）エコマーク認定／環境対策品（生産終了品）

【お願い】
SMB-Fは、2013年12月1日をもって型式を廃止し、次の様な対応とさせて頂きます。
SMB-Fの構成は、「SMT-F Tセレクション（ボックス収納タイプ・スクリーン）」+「AL（アルミボックス）」です。
2013年12月2日以降は、「SMT-F」と「AL」を個別にご注文いただけますよう宜しくお願いいたします。


SMB-F

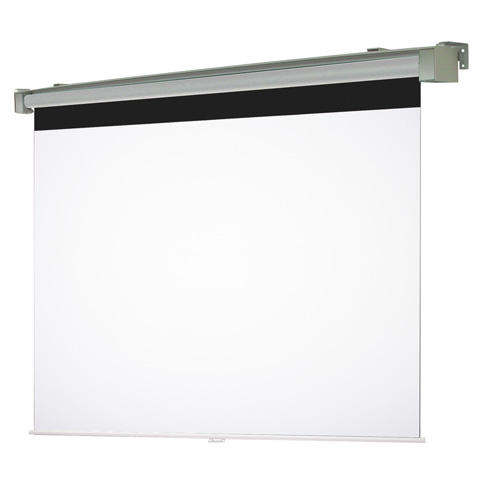

画像拡大
対応生地
  • WG103
  • BU202
  • 　　ESeco※ESecoはエコマーク認定スクリーンです。
規格サイズ
  80 90 100 110 120 130 140 150
NTSC(4:3) ○ ○ ○ ○ ○ ○ ○ ○
HD(16:9) ○ ○ ○ ○ ○ ○ ○ ○
WXGA(16:10) ○ ○ ○ ○ ○ ○ ○ ○
仕様・図面ダウンロード
  • 仕様表
  • 取扱説明書
  • 組立説明書
  • 図面一覧
関連情報
オプション／エコマークスクリーンカタログ／新旧スクリーン比較表
  • RoHS
  • VOC
  • グリーン購入法推奨
  • SafeE
  • eco

エコマーク認定スクリーンは4:3と16：10の120型まで、VOC対策スクリーンは150型まで対応します!!

主な特長

  • 本体機構をそのままアルミボックスにセットしたタイプで、スクリーン用のボックスを別途ご用意いただく必要が無く、そのまま天井内に設置できます。
    見た目をすっきり、ローラー両端を目隠しするサイドカバーが標準装備。
    ＜アルミボックス断面図＞
  • 生地をローラーごと簡単に交換可能。
  • テンションアジャスト機構が標準装備。例えばファブリックの経年劣化などによる、しわの調整が簡単に行えます。
  • 収納時に本体にピッタリ収まる下パイプは、スッキリ感が際立ちます。
  • オーエス独自開発による、スプリング巻上機構採用によって、ロータリーダンパーの特徴である静音性を更に高める事に成功しました。（当社従来比29％減）
  • スクリーンサイズは10型きざみの多種設定。同一デザインの幅広いラインナップ。
  • サイズに合わせて、軽量なアルミフック棒が付属。壁付用フック棒ホルダーも付属します。
    （120型まではHK-1200A 、130～150型はHK-1800A となります）
  • RoHS（ロース指令）対応。（RoHS指令への取り組み）
  • VOC（揮発性有機化合物）対策品。（VOC対応について）
  • 120型までは、エコマーク認定スクリーンをご用意。（エコマーク認定スクリーンについて）
